Puesta a Tierra MC 4 pinzas

Equipos de Puesta a Tierra
media tensión MC-4/3525

Equipo de puesta a tierra y cortocircuito para líneas aéreas de media tensión.
El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación.

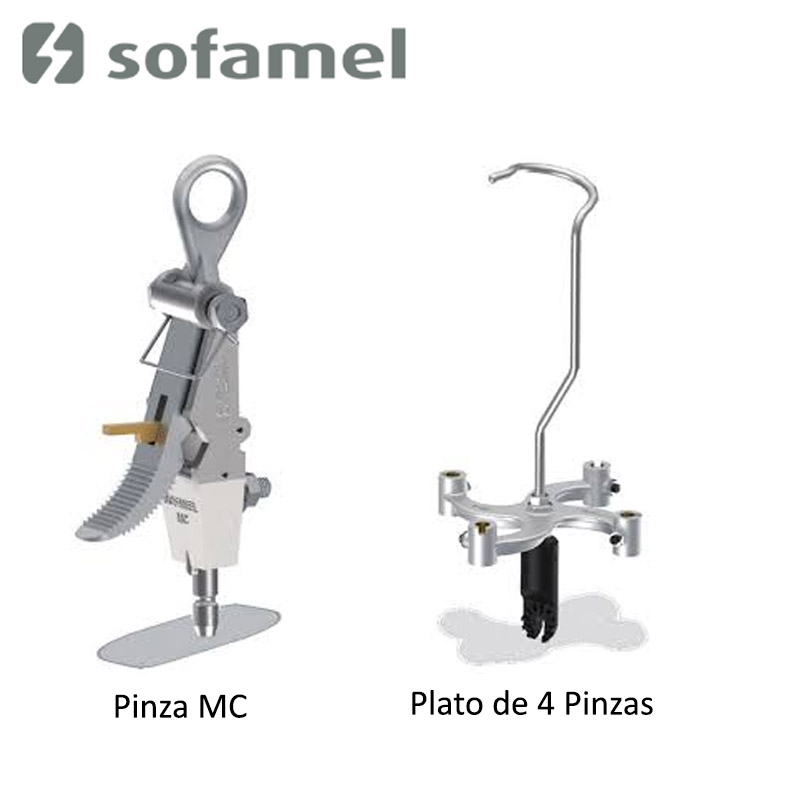

La pinza MC se instala sobre el conductor mediante presión y se extrae mediante un gancho de recuperación. Las cuatro pinzas se pueden colocar al mismo tiempo gracias al plato portapinzas, facilitando así el trabajo del operario.

El Modelo PATL-MC-4-3525 sirve para una Corriente asignada ICC Máx de 9,0 KA/1s


Modo de Utilización del Producto

  • Montar la pértiga estirando la parte telescópica hasta el punto de fijación.
  • Colocar el plato porta pinzas en la pértiga.
  • Montar las cuatro pinzas en el plato porta pinzas. Abrirlas hasta el anclaje del resorte.
  • Clavar la pica de puesta a tierra y montar el carrete en ella, apretarlo fuertemente a fin de evitar que éste se afloje fortuitamente.

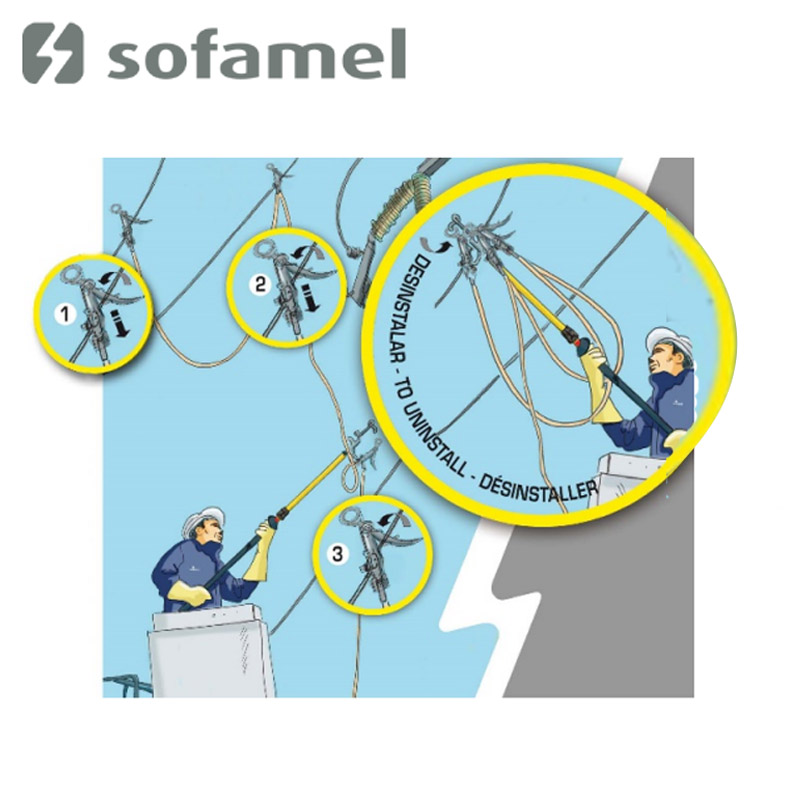

  • Poner la primera pinza por encima del conductor y bajarla hasta el accionamiento del resorte.(punto 1 grafico) Tirar del plato porta pinzas para extraer la pinza.(punto 2 grafico)
  • Repetir el paso 5 con las otras pinzas.(punto 3 grafico)

  • Para la desinstalación del equipo insertar el gancho del porta pinzas en la anilla de la pinza y tirar de ella para desengancharla del conductor. Proceder del mismo modo para las otras tres pinzas


  • PRECAUCIÓN: El dispositivo debe retirarse de servicio después que ha tenido una exposición a corriente.

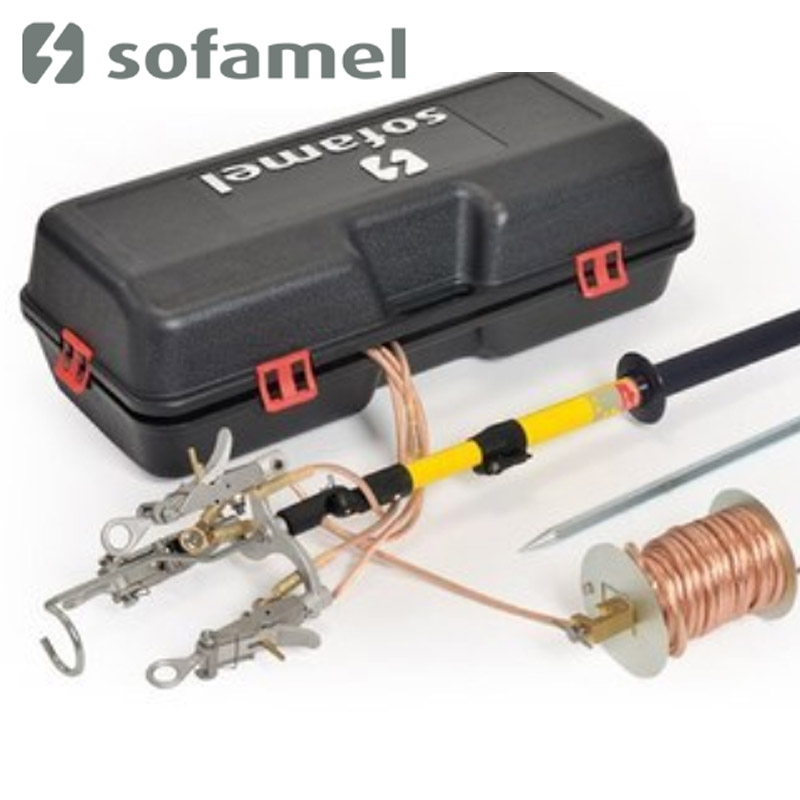

  • Producto compuesto por:

  • 4 pinzas MC de aleación de aluminio de cierre por activación automática (resorte). Para conductores cilíndricos de diámetro comprendido entre 3 y 20 mm.
  • 1 plato portapinzas con gancho de recuperación.
  • 3 cables de cobre de 2,5 m de largo con cubierta aislante de PVC y de sección de 35 mm2
  • 1 cable de cobre de 15,0 m de largo con cubierta de PVC y de sección de 25 mm2
  • 1 carrete metálico para alojar los 15 metros de cable de puesta a tierra.
  • 1 pértiga telescópica (1,10 m replegada y 2 m extendida)
  • 1 piqueta de puesta a tierra.
  • 1 cofre de plástico para el transporte y almacenamiento del equipo.
  • 1 funda para el transporte de la pértiga y la piqueta.

  • Certificados del Producto

    Conforme a la normativa IEC 61230
